防爆波閥
發布時間: 2019-10-28 21:33:40
【主要技術參數】
FA49H防爆波閥產品概述：
一、FA49H防爆波閥，是一種可以阻擋水錘和消除破壞性水錘的水用安全閥；通常安裝于工程管道的前部，由多個安全閥組成，并有緩沖彈簧結構，當水錘形成但沒有造成破壞能力的時候，緩沖彈簧將水錘化解當形成的水錘達到足以破壞其后的設備時，安全閥組發生作用．將閥腔內的壓力排泄出閥體，防止防爆波閥后面的設備免受水錘沖擊，使系統得到保護，設施正常運轉；該閥安全可靠，起爆后不必重新檢定，可連續使用使用壽命長。
二、FA49H防爆波閥主要連接外型尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 390 | 440 | 440 | 500 | 520 | 535 | 600 |
| D | 160 | 160 | 160 | 220 | 270 | 270 |
375 |
三、FA49H防爆波閥主要技術參數：
公稱壓力：1 0～1 6MPa
公稱通徑-50～200mm
適用介質：水
適用溫度：0～80℃ 法蘭標準：GB／T l 7241 6 GB／T 9113
試驗標準：GB／T l 3927 APl 598
四、FA49H防爆波閥工作原理：
FA49H防爆波閥在正常狀態下閥門處于常開狀況，系統介質正常暢通，當沖擊波傳入該閥時，主閥閥板受到?jīng)_擊，克服了彈簧的阻力，迅速關閉將沖擊波擋在外端，而已進入的沖擊波在消波閥的作用下，引入消波室，化解了沖擊波的破壞力，通過阻擋和化解從而達到了保護和防護的意義。

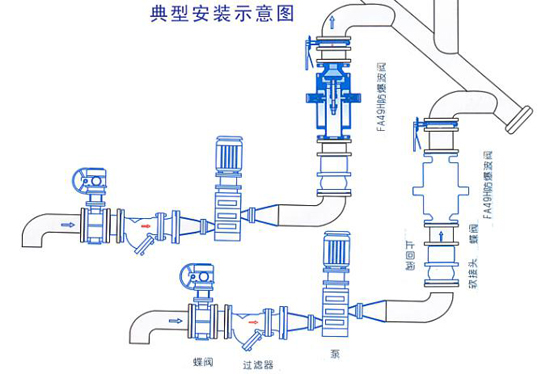

FA49H防爆波閥安裝示意圖：

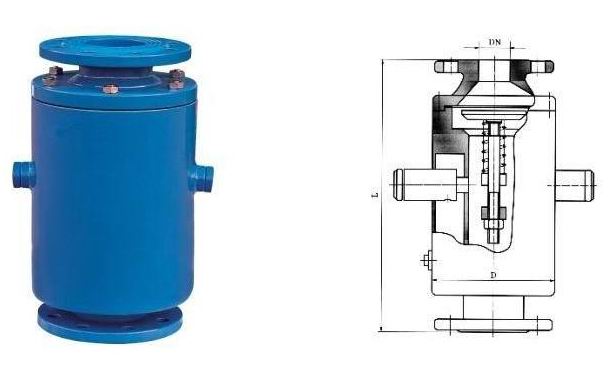

FA49H防爆波閥產品實物圖：
