HDH49X微阻緩閉蝶式止回閥產品概述:
結構特點及用途
本閥是安裝于管路口或水泵出口處用于泵停機對防止管路中壓差水錘沖擊水泵倒轉的安全裝置。具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、使用壽命長、有較好節能效果等特點。
適用于給排水、消防、暖通等系統的有關管道或水泵出口處防止介質倒流所產生的水錘對泵與管路的損害，形成消聲效果。
主要零件材料

零件名稱	閥體	蝶瓣	閥桿、活塞、油缸	閥座	彈簧
材質	鑄鐵、碳鋼	碳鋼、不銹鋼	不銹鋼	不銹鋼	不銹鋼

主要技術參數

公稱壓力  PN(Mpa)	試驗壓力Ps(MPa)		工作溫度  (℃)	適用介質
	殼體	密 封
1.6	2.4	1.76	≤80	清水  污水  海水
2.5	3.75	2.75

主要外形尺寸法蘭連接尺寸（按JB／T79 94標準）

公稱通徑DN(mm)	L	H	H1
100	240	280	115
125	260	290	142
150	275	310	172
200	305	350	210
250	340	415	240
300	370	450	264
350	400	480	294
400	435	550	324
450	470	585	351
500	500	640	379
600	560	720	434
700	620	750	491
800	680	792	549
900	740	900	600
1000	800	975	655
1200	920	1140	770

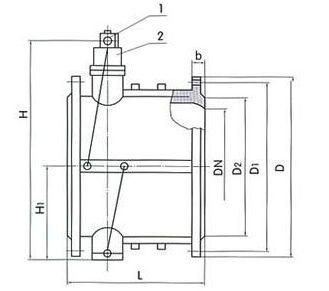

HDH49X微阻緩閉蝶式止回閥結構圖:
