電動防爆球閥 FQ941F

發布時間: 2019-10-24 20:23:10

【主要技術參數】

一、電動防爆球閥概述

電動防爆球閥由O型球閥與YXQ、381RSB防爆電動執行器構成，以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來控制閥門開度，或者通過220V電源信號來直接驅動的運轉的電動閥，防爆等級為ExdIIBT4也可以做ExdIICT6。電動防爆球閥球體密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

二、電動防爆球閥設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、電動防爆球閥主要零部件材料

公稱通徑 mm		15	20	25	32	40	50	80	100
額定流量系數Kv		20	38	72	110	170	270	510	940
公稱壓力 MPa		1.0；1.6；6.4
額定轉角 °		0～90
流量特性		快開
介質溫度 ℃		-20～120
閥體材質		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質		1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號	PN10、16	361RSA-05 341RSA-05			361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30
配執行機構型號	PN64	361RS(X)B-10 341RS(X)B-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

四、電動防爆球閥配用YXQ系列技術參數

型號	最大輸出扭距	動作時間 60/50HZ	最大軸徑	電機 F級	額定電流（A）50HZ				手輪轉數	重量
	最大輸出扭距	動作時間 60/50HZ	最大軸徑	電機 F級	單相		三相		手輪轉數	重量
	N·m	90°	mm	W	110V	220V	380V	440V	N	kg
YXQ-008	80	13/16	φ20	15	1.20	0.45	N/A	N/A	10	7.4
YXQ-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11	13
YXQ-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11	13
YXQ-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
YXQ-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5	24
YXQ-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5	24
YXQ-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5	29
YXQ-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5	29
YXQ-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5	78
YXQ-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5	78

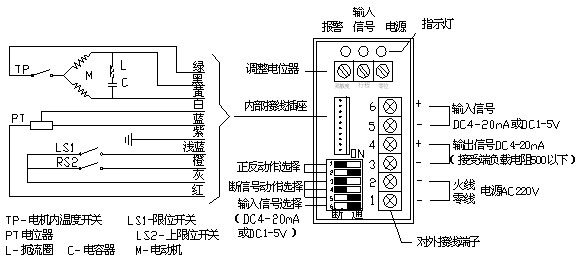

3810電動執行器接線圖：

五、電動防爆球閥主要外形尺寸

PN16電動防爆球閥外形尺寸

公稱通徑	L	D	D1	H1	H2	H3	D2
15	112	95	65	48.5	120	322	260
20	120	105	75	51.5	120	325	260
25	128	115	85	55	120	333	260
32	150	135	100	67.5	155	427	290
40	170	145	110	72.5	155	448	290
50	180	160	125	72.5	155	456	290
80	200	195	160	100	165	535	380
100	230	215	180	110	165	568	380
125	356	245	210	152	165	635	380
150	394	280	240	170	165	700	380
200	457	335	295	300	120	860	520

PN64電動防爆球閥外形尺寸

公稱通徑	L	D	D1	H1	H2	H3	D2
20	145	125	90	37.5	155	366	290
25	156	135	100	39	155	366.5	290
40	200	165	125	87.5	165	506	380
50	215	175	135	87.5	165	516	380
80	260	210	170	112.5	120	670	520
100	300	250	200	133	120	698	520
125	381	295	240	200	120	710	520
150	403	340	280	270	120	730	520

上一個：電動防爆襯氟球閥 FQ41F

下一個： D973H電動硬密封對夾蝶閥
